Ce projet unique offre des solutions rentables pour la conception de systèmes de dérivation et des améliorations pour la station de production d’eau potable Fairyview de Muskoka.
La station de production d’eau potable Fairyview, comme plusieurs autres installations, faisait notamment face à des problèmes de redondance qui ne permettaient pas la mise hors service du puits de pompage de distribution et du réservoir d’eau potable pour inspection et entretien. EXP a conçu et implanté une façon efficace de permettre l’entretien et d’apporter des améliorations sans perturber les opérations d’eau potable dans la ville de Huntsville.
Phase 1 – Génie civil

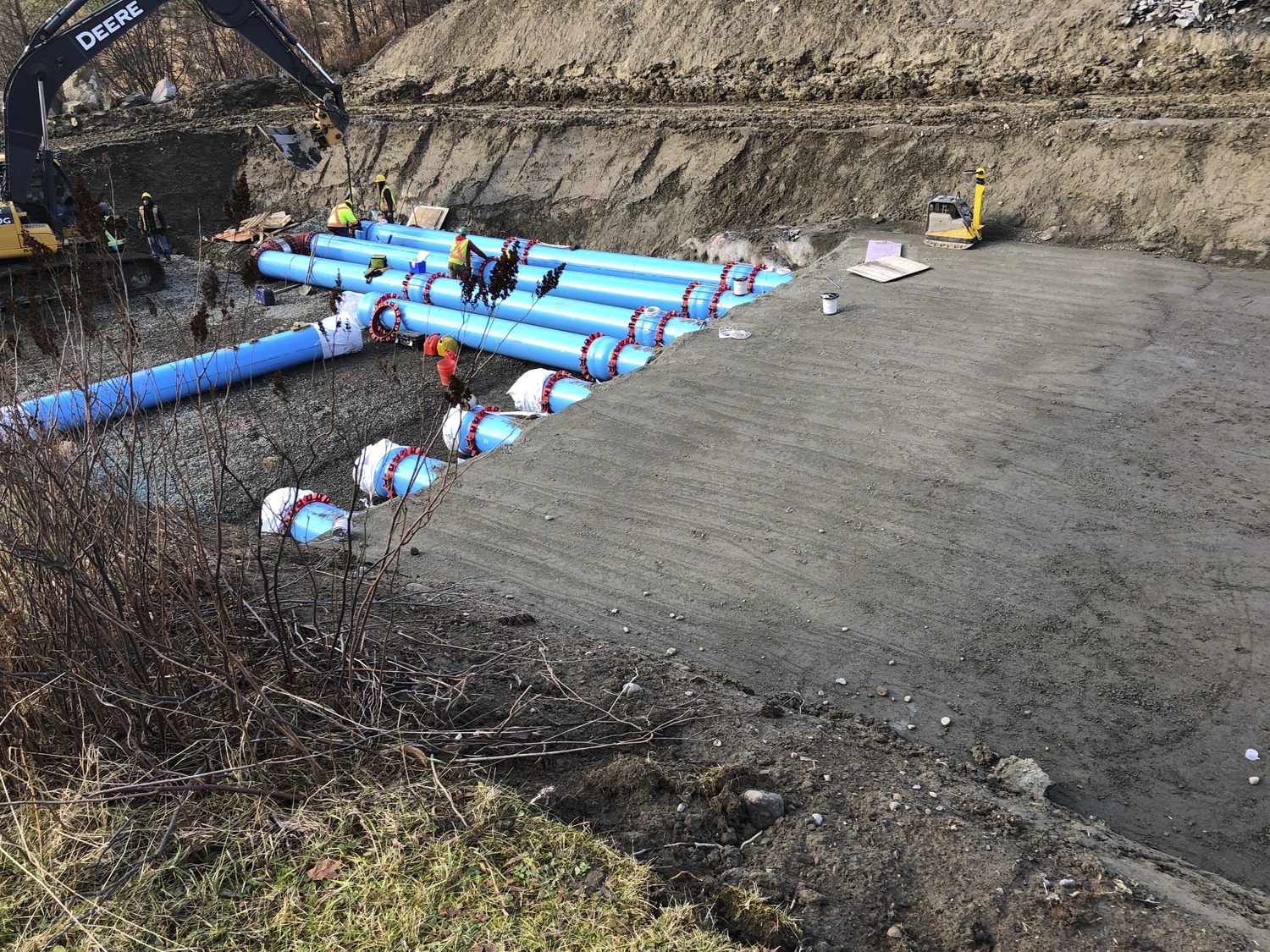

La première phase consistait en la construction des ouvrages de génie civil. Réalisée durant cette phase, la conception que nous avons fournie comprenait un serpentin long de 720 mètres, d’un diamètre de 600 millimètres. La conduite sert de réservoir dédié pour assurer le temps de contact du chlore nécessaire à la désinfection de l’eau avant sa distribution. Elle a permis d’isoler le bassin existant dédié au contact du chlore afin de le mettre hors service durant une période prolongée. La conduite en serpentin a été enfouie derrière la station, et raccordée au réseau de distribution. Elle a été conçue au débit maximal de distribution et de manière à offrir une solution à long terme.
Phase 2 – Génie mécanique
La phase 2 visait les travaux de génie mécanique. Une fois le temps de contact requis (temps requis pour désinfecter l’eau à une concentration donnée de chlore) obtenu, l’équipe d’EXP a fourni une solution de rechange pour amener l’eau au réseau de distribution en maintenant la pression et le débit nécessaires. Cette solution permet aux pompes de distribution d’être mises hors service afin que le puits de pompage de distribution et le bassin dédié au contact du chlore puissent être vidés et inspectés. Comme le bassin de rétrolavage est isolé de ces deux derniers par un déversoir, notre équipe a proposé une solution qui permet d’utiliser les pompes de rétrolavage en série avec un système de pompes de surpression afin d’alimenter en eau potable le réseau de distribution.
Solution innovante pour la conception d’un système de pompes de surpression d’EXP
Lors de la phase 2, l’équipe de projet a dû composer avec un autre défi de taille : le grand débit et la faible pression de refoulement des pompes de rétrolavage étaient incompatibles avec la pression requise dans le réseau de distribution. Pour surmonter ce défi, l’équipe a élaboré une solution innovante pour la conception d’un système de pompes de surpression.
Le système de pompes de surpression en série avec les pompes de rétrolavage nous a permis d’atteindre la pression requise pour contourner le bassin dédié au contact du chlore et le puits de pompage de distribution. La construction de ce système a permis de réduire de manière considérable le coût du projet et de réaliser celui-ci à un coût inférieur au budget autorisé par le district.
Faits saillants du projet et améliorations apportées par EXP :
- Le système de pompes de surpression a été en activité durant dix semaines, procurant des débits atteignant plus de 5 500 m3 par jour, lors d’un été.
- Durant les travaux, le bassin dédié au contact du chlore et le puits de pompage de distribution ont été isolés et ont pu faire l’objet d’une inspection complète, de travaux de maintenance, et de modifications.
- L’ouverture reliant le bassin dédié au contact du chlore au puits de pompage de distribution peut maintenant être fermée grâce à l’installation d’une vanne à glissières, et un nouveau déversoir a été construit.
- La conduite d’effluent des filtres a été améliorée, passant d’un à trois points d’évacuation, ce qui permet de réaliser différents scénarios opérationnels (soit l’écoulement direct vers le puits de pompage de distribution, le bassin dédié au contact du chlore, ou encore vers le bassin de rétrolavage original).
- Le système CVCA et la génératrice au diésel de la station ont été mis à niveau.
Durant les travaux, l’usine est demeurée en activité et a satisfait à l’ensemble de la réglementation et des exigences du ministère de l’Environnement, de la Protection de la nature et des Parcs de l’Ontario relatives aux nouveaux systèmes. Le système peut maintenant distribuer 400 m3 à l’heure (110 l/seconde) à la pression requise tout en assurant une désinfection adéquate de l’eau.
Services
Conception, inspection, mise en service, administration de la construction
